Ronniewell spezialisierte Rollbetten für die Herstellung von Saugkassen

Schwerlastunterstützungssysteme für dünnwandige Sauganker mit großem Durchmesser

Übersicht

Ronniewell bietet spezielle Rollbettsysteme an, die speziell für die anspruchsvollen Anforderungen vonHerstellung von Saugkassen (Saugstapelanker)Diese Systeme lösen die einzigartigen Herausforderungen bei der Herstellung von großen Durchmesser, dünnwandigen Saugankern, die bis zu 1 kg wiegen.Die Wasserflaschen sind mit einer Masse von mehr als 30 000 Tonnen ausgestattet und ähneln riesigen Stahlflaschen mit abgeschnittenem Boden..

Im Gegensatz zur herkömmlichen Windturm- oder Monopile-Fertigung stellen Saugkassen eine Reihe von Herausforderungen:extrem großer Durchmesser (bis zu 14 000 mm+), dünne Wandstärken (bis zu 35 mm) und erhebliche Probleme mit der Ablenkung des SelbstgewichtsRonniewells Saugkassen-Rollbett-Systeme sind speziell darauf ausgelegt, diese Herausforderungen zu meistern.

Die Herausforderung bei der Herstellung von Saugbehältern

Saugkassen sind Anker, die für Offshore-Ölplattformen und Windparks verwendet werden. Sie werden eingesetzt, indem das offene Ende auf den Meeresboden gelegt und ein negativer Druck erzeugt wird, um den Stapel zu "ankern".Die Konstruktion erfordert eine präzise Anpassung mehrerer Dosensektionen mit einem Gewicht von je über 60 Tonnen..

Kritische Herausforderungen bei der Herstellung:

Ronniewell-Saug-Caisson-Rollerbett-System Schlüsselmerkmale

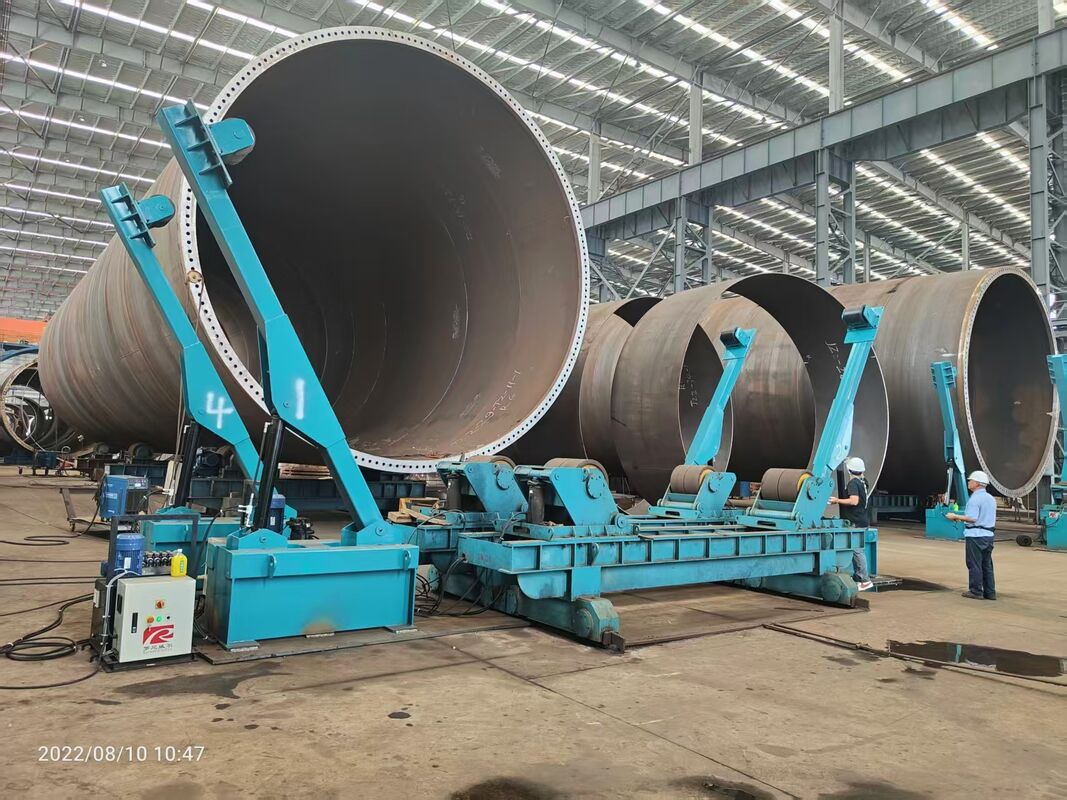

1. Seitliche Stützsysteme (Seitenhalt / Stabilisatoren)

Ronniewells Saugkassen-Rollbetten sind mitseitliche StützsystemeDies ist ein wichtiger Punkt, der in der vorliegenden Studie behandelt wird.

• Konfiguration der Mehrpunktunterstützung: Zusätzlich zu den unteren Rollenstützen berühren seitlich verstellbare Seitenstabilisatoren den Zylinder seitlich und verteilen die Stützkräfte über weitere Kontaktpunkte.

• Verstellbare Stützwinkel: Die Seitenstabilisatoren verfügen über scharnierte Stützrahmen mit einstellbaren Neigungswinkeln, um die Position der Stützknoten für verschiedene Werkstückdurchmesser und Wandstärken zu optimieren.

• Stabile dreieckige Struktur: Der Trägerrahmen, der Einstellarm und die Basis bilden eine stabile dreieckige Konfiguration, die auch bei schweren Lasten eine robuste Tragfähigkeit gewährleistet.

2. Anti-Ausbeugungstechnik

• Verhindert die Ablenkung der dünnwandigen Schalen durch das Selbstgewicht während der Ein- und Schweißvorgänge

• Beibehält die Rundenheit während des Umfangschweißens

• Optimierte Stützkonfiguration sorgt für eine wiederholbare und genaue Anpassung für mehrseitige Kassen

3. Flexible Abteilungsabwicklung

• Reisekapazität: Schienenroller mit motorisierten Drehgestellen ermöglichen die nahtlose Bewegung schwerer Kassensektionen entlang der Produktionslinie

• Horizontale Positionierung: Das Rollbett-System kann fürHorizontale Abschnittsanlage, die Verringerung von Gerüsten und Schweißarbeiten in großer Höhe und gleichzeitig die Verbesserung der Sicherheit und Qualität

• Höhenanpassung: Der Abstand zwischen den Rollen kann so eingestellt werden, dass das Werkstück schrittweise angehoben oder abgesenkt wird, wodurch die Notwendigkeit von "Hunden und Keilen" beim Einbauprozess beseitigt wird

4. Schwerlastantriebssystem

• Doppelmotorantrieb: Sorgt für eine stabile Drehung schwerer Kassensektionen beim Umfangschweißen

• Geschwindigkeitsregelung VFD: Stufenlose Drehzahlregelung für optimale Schweißbedingungen

• Invertek Motorsmit Schneider elektrischen Komponenten für globale Zuverlässigkeit

• Selbstverriegelnde Verringerer für Wurmgetriebe: Verhinderung einer versehentlichen Drehung beim Anhalten

5. Nachhaltiges Bauen

• Wärmebehandlung zur Linderung von Stress: Alle geschweißten Bauteile, die zur Verhinderung von Verzerrungen behandelt wurden

• Übergroße Lager: Verlängerte Lebensdauer bei hohen Belastungen

• Eingebettetes Schmiersystem: Reduzierte Wartungsbedürfnisse

Technische Spezifikationen

Anwendungen in der Saugkassenherstellung

• Horizontale Abschnitte: Sequentielle Anpassung der Dosen in horizontaler Ausrichtung, wodurch die Arbeit in großer Höhe verringert wird

• Schweißen mit Umfangssäume: Stabile Drehung für eine gleichbleibende Schweißqualität

• Ausrichtung der Ausrüstung: Genaue Positionierung schwerer Abschnitte

• Schweißen: Zugängliche horizontale Konfiguration

• Vollständige "Wachstums" -Linien für Schiffe: Mehrfache Rollbettstationen im Tandem für die Montage der gesamten Kassenlänge

Kompatibel mit:Schweißverfahren mit SAW, GMAW, FCAW, GTAW

Warum wählen Sie Ronniewell für die Saug-Caisson-Fabrikation?

✅Spezialisiert auf dünnwandige Großdurchmesser- speziell für die einzigartigen Herausforderungen bei der Herstellung von Saugbehältern konzipiert, einschließlich seitlicher Stützsysteme zur Verhinderung von Ablenkungen

✅Ultragroße Durchmesserkapazität¢ Handhabung von Werkstücken bis14 m Durchmesser, die die größten in der Produktion verwendeten Saugkassen entwerfen

✅Steuerung der Abbiegung¢ Mehrpunkteunterstützung verhindert die Verformung des Selbstgewichts, beibehält die Rundheit und die Schweißqualität

✅Seitenstabilisatortechnologie Die verstellbaren Stützrahmen sorgen für zusätzliche Berührungspunkte und beseitigen die lokale Belastungskonzentration

✅Horizontale Montagefähigkeit- Verringert die Anzahl der Gerüste, verbessert die Sicherheit und erhöht die Schweißqualität

✅Nachgewiesene Kapazität¢ Handgriffe bis zuDurchmesser von 14 mWerkstücke mit einer Tragfähigkeit von mehr als 1000 Tonnen

✅Internationale Zertifizierungen- Ich weiß.Einheitliche PrüfverfahrenundCE-Kennzeichnung(Maschinenrichtlinie 2006/42/EG)

✅Globale KomponentenInvertek-Motoren; Schneider-Elektrokomponenten

✅Kurze Vorlaufzeit- Standardlieferung:30 Arbeitstage

✅Zuverlässige Unterstützung- 12 Monate Garantie, technische Beratung, Installation und Schulungen zur Verfügung

✅Konstruktion nach Maßgabe¢ Eigenentwurfsteam für spezielle Anforderungen
