Maschinerie-Spalten-und Boom-Schweißens-Rotator-Stellwerke hohes Rfficient

Einzelheiten zum Produkt

Herkunftsort: Wuxi, china

Markenname: Ronniewell

Zertifizierung: CE, ISO, Certification of original

Modellnummer: LH

Zahlungs- und Versandbedingungen

Min Bestellmenge: 1 Satz

Preis: To be confirmed with us

Verpackung Informationen: Mainframe nackt, Ersatzteile verpackt falls

Lieferzeit: 30 Werktage nach Anzahlung

Zahlungsbedingungen: 30% TT im Voraus, 70% TT vor dem Versand

Versorgungsmaterial-Fähigkeit: 20 Sätze pro Monat

Erhalten Sie besten Preis
Ausgesucht:

Drehschweißensstellwerk

,

Spalte und Boommanipulator

Features:
hohes leistungsfähiges|beweglich
Größe:
Kundenspezifische
Produktname:
Automatische Schweiß-Center
Typ:
Spalten-Boom
Nutzung:
Maschinerie|Schiffbau
Anwendung:
Rohr
Zertifizierung:
CE|ISO
Schweißmethode:
MIG
Features:
hohes leistungsfähiges|beweglich
Größe:
Kundenspezifische
Produktname:
Automatische Schweiß-Center
Typ:
Spalten-Boom
Nutzung:
Maschinerie|Schiffbau
Anwendung:
Rohr
Zertifizierung:
CE|ISO
Schweißmethode:
MIG
Maschinerie-Spalten-und Boom-Schweißens-Rotator-Stellwerke hohes Rfficient

Maschinerie-Spalten-und Boom-Schweißens-Rotator-Stellwerke hohes Rfficient





Schnelles Detail:

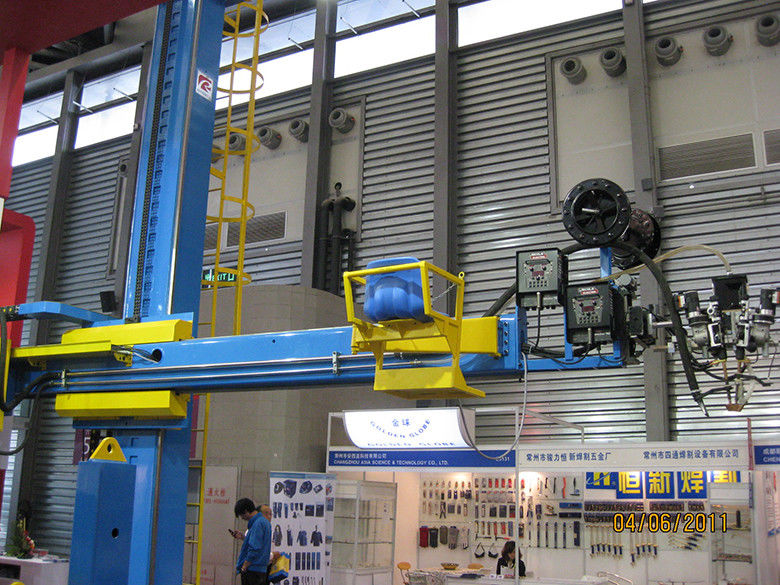

Diese Spaltenboomart Schweißensmanipulator ist eine behilfliche Ausrüstung des netten Schweißens, die allgemein verwendet hat, und mit hoher automatischer Qualität, verwirklicht sie die Schweißensanforderung des unterschiedlichen netten Werkstückschweißensmodus durch den Boom, der rotierend und Laufkatzenreisen erhöht und biegt, Spalte. Sie rüstete sich mit automatischem SAH Schweißer am Ende des Booms, verwirklicht so das automatische Schweißen aus. Diese Maschine kann mit Schweißensrotator oder Schweißensstellwerk kombiniert werden, um eine Mitte des automatischen Schweißens zu sein, und Klage für automatisches Schweißen der Kreisart innere und äußere Nahtschweißung des Werkstückes, verbessert sie nicht nur erheblich die Schweißensqualität, aber erhöht auch die Schweißens-Leistungsfähigkeit, und weit verbreitet auf dem Gebiet des Kessels, Versteinerung, Schiffbau, Auto, Stahlkonstruktion und so weiter.

Dieser nette Ausrüstungsentwurf, der auf unserer Erfahrung auf dem Schweißensgebiet beide vieler Jahre in und aus dem Meer basiert, hat sie Struktur, komplette Funktion vorangebracht, einfach zur Steuerung, und bequem für das Funktionieren, ist sie eine der idealen Ausrüstung, die die Schweißensqualität verbessern und automatisches Schweißen verwirklichen kann.



Beschreibung:

Diese Ausrüstung besteht hauptsächlich aus Laufkatze, Spalte, guid Sitz, der Boom und erhöht Reduzierer, Gewichtsbalance, elektrischer Querschieber, Arbeitsfläche, manul Verschlusseinheit, und so weiter.

1: Laufkatzenversammlung, Spaltenversammlung, Boomversammlung sind alle geschweißte Strukturteile, sind die ganze Schweißensnaht geschweißtes Abkommen die Schweißensnaht Intensionsanforderung und betonen Freigabe nach heißer Behandlung, die Verzerrung verhindern kann.

2: Die Basis, die mit dem Kanal Schneider-geschweißt wurde in den Rahmen, in die interne Kontur des Strahls und in die Kanalstützrippen auf dem starken Stahl des Oberflächengeschäftes, die folgenden vier Ecken kombiniert wurde, schweißte Aufspannplatte für die reparierte Ausrüstung, diese Strukturkörperstabilität.

3: Spalte geregelt auf dem Sockel durch einzelnes Reihenrad-Lagergestell, das ohne Gang, es den Manipulator manuelles rotierendes ±180° verwirklichen kann. Als es in die Zielposition rotierte, stoppen Sie sie durch die manuelle Zeiteinheit ab, die auf der Arbeitsfläche, einfach und bequem für das Funktionieren. Rotierende Einheit ausgerüstet innerhalb der Laufkatze, bequem für Installation und schönen Auftritt. Wird auch einer Leiter mit Handlauf für den Betreiber beibehalten das obere Ende Reduzierer, Motor und Kettenrad rechtzeitig erhöhend ausgerüstet.

4: Der Boom durch die Schiene mit zwei Dreiecken des Führersitzes und des Führerrades, zum des Biegens zu verwirklichen, droved durch VFD-Inverter, verringern durch Wurm und Radreduzierer, dann fahren den Boom, der durch Gang- und Gestellpaare biegt, die durch die Gangachse und die Gestellpaare kombinierten, die auf dem Boom regelten. Ändern Sie Frequenz des Motors durch Inverter, um die Bewegungsrotierende Geschwindigkeit VFD so zu verwirklichen und lässt den Führer Geschwindigkeit VFD mit im Bereich von 150~1500mm/min, es drehen kann unterschiedliches Werkstück zufriedenstellen alle Arten, die Anforderung schweißen.

5: Motor erhöhend, nimmt YEJ-Bruchmotor, durch doppelten Gradwurm und Radreduzierer an, dann durch Ketten- und Radpaare, schließen ein Ende Kette geregelt auf dem Führersitzgreifer und die andere Seite an Gewichtsbalance, das Führerrad an, das auf dem Führersitzrollen zusammen mit der Dreieckschiene als die Bewegungsfunktion, um regelte den Boom so zu verwirklichen, der frei erhöht. Weil der Erhöhungsmotor Bechermotor annimmt und der Wurm- und Radreduzierer auch große Selbstverschluß Fähigkeit hat, also er des Booms stabil sich vergewissern kann, der zufällig in Position zu bringen selbstsichernd ist, so kann er alle Arten zufriedenstellen, die Anforderung unterschiedlichen Durchmesser-Werkstücks schweißen. Stellen Sie die Sicherheitsherstellung sicher und die Einheit erhöhen, die mit Antitropfen Gerät ausgerüstet wird, wenn das Werkzeug unerwartet gebrochen ankettet, der Frühling innerhalb des Greiferstoßes der Greifer vorwärts, es, zuschloss den Boom auf die Spalte nach Greifertropfen ein kleiner Abstand entlang dem Antitropfen Block, die die Sicherheit des Betreibers schützen. (Anmerkung: Nachdem die Installation abgeschlossen ist, die Sperrklinke außerhalb der äußeren Hexagonbolzendrehbeschleunigung und die Sperrklinke gelöst, um den Sperrklinkenfrühling von der Spitze des Sperrklinkensitzes vorwärts sicherzustellen.)

6: Das Ende des Booms ausgerüstet mit Energiekreuzschieber, der für die Justage des Schweißensgewehrs verwendete und bequem für Gewehr streben die Naht an. Und es ist bequem, die Position des Gewehrs und der Naht justierend, um den Zielschweißenseffekt so zu erreichen.

7: Dieser Manipulator, der mit Schweißensenergie Lincolns DC1000, Prüfer NA3 zusammengebracht wird (Pro konkurriert vom Kunden), Fluss YS-GHS-AR-100 bereiten Einheit auf.

8: Elektrisches Kontrollsystem besteht hauptsächlich aus Schaltschrank- und Fernbedienungskasten. Schaltschrank einschließlich Kontrollbereich und diese Platte besteht aus Sicherung, Steuertransformator, Kontaktgeber und Anschluss, etc., jeder Bewegungshauptschleife, die mit Unterbrecherschutz ausgerüstet wird, die den Bewegungsformkurzschluß und -überlastung schützen. Es gibt einen Inverter, der den Boommotor VFD im Bereich von 10mal steuern kann.

9: Alle elektrischen Elemente nehmen die berühmte Marke in und aus China an und beauftragen und steuern die Ausrüstung durch den Schaltschrank- und Fernbedienungskasten, der für das Funktionieren bequem ist.

Anwendungen:

Diese Maschine kann zusammen mit Schweißensrotator, Schweißensstellwerk benutzt werden und erzielt den Längs Behälter und KreisNahtschweißung. Entsprechend der Anforderung die angenommene Schweißensnahtverfolgung und -überwachung, Schweißensflusswiederaufnahme und Fütterungsgerät sein kann. Sie hat die Strukturen der örtlich festgelegten Art, örtlich festgelegt mit Rotation und Beweglichem mit Rotationsart.

Diese Maschine kann zusammen mit Schweißensrotator, Schweißensstellwerk benutzt werden und erzielt den Längs Behälter und KreisNahtschweißung. Entsprechend der Anforderung die angenommene Schweißensnahtverfolgung und -überwachung, Schweißensflusswiederaufnahme und Fütterungsgerät sein kann. Sie hat die Strukturen der örtlich festgelegten Art, örtlich festgelegt mit Rotation und Beweglichem mit Rotationsart.

Spezifikationen:





Wenn Sie nichts sehen, das Ihre Anforderungen zusammenbringt, bitte in Verbindung treten mit uns, um Ihren Bedarf weiter zu besprechen.



Modell

LH8080

LH6060

LH5050

LH4040

LH3040

LH2030

Horizontale Reise (Millimeter)

8000

6000

5000

4000

4000

3000

Vertikale Reise (Millimeter)

8000

6000

5000

4000

3000

2000

Drehender Winkel

±180°

±180°

±180°

±180°

±180°

±180°

Boom, der Geschwindigkeit (m/min, erhöht)

1

1

1

1

1

1

Boom-Vorwärtsgeschwindigkeit (m/min)

0.15-1.5

0.15-1.5

0.15-1.5

0.15-1.5

0.15-1.5

0.15-1.5

Trollery-Fahrgeschwindigkeit (m/min)

3

3

3

3

3

3

Trollery-Schienen-Abstand (Millimeter)

2450

2450

1900

1900

1900

1700







Wettbewerbsvorteil:





● Inverter und elektrische hauptsächlichelemente sind Siemens/Schneider oder gleiche Marke.

● Motor ist BRITISCHE Marke Invertek.

● VFD Drehgeschwindigkeitsregelung, die Zuverlässigkeit der Operation verbessernd.

● mit Schmiersystem.

● nehmen Prüfung vor Lieferung an.

● nehmen speziellen Entwurf und Gewohnheit an.
